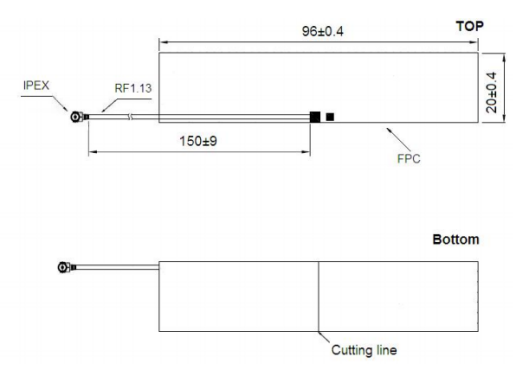

Dimension(Unit:mm)
Electrical Characteristics
No. | Item | Specifications | ||||
1 | Frequency (MHz) | 698-960 | 1710-1990 | 1755-2170 | 2400-2500 | 2500-2690 |
2 | Gain (Zenith) | 1 | 3.5 | 5 | 5 | 4.5 |
3 | V.S.W.R (in BW) | <2.5:1 | ||||
4 | Impedance | 50 Q | ||||
5 | Polarization | Linear | ||||
6 | Max Power | 5W |
Mechanical Characteristics
No. | Item | Specification |
1 | Cable | RF1.13 100mm |
2 | Connector | IPEX |
3 | Mounting | Internal |
4 | Antenna Material | FPC |
5 | Size | 96x20x0.1mm |
Environmental Characteristics
No. | Item | Specification |
1 | Environmental Operating Temperature | -40°C~ + 85°C |
2 | Storage Temperature | -40 °C ~ +85 °C |
3 | Environmentally Friendly | ROHS Compliant |
5.VSWR

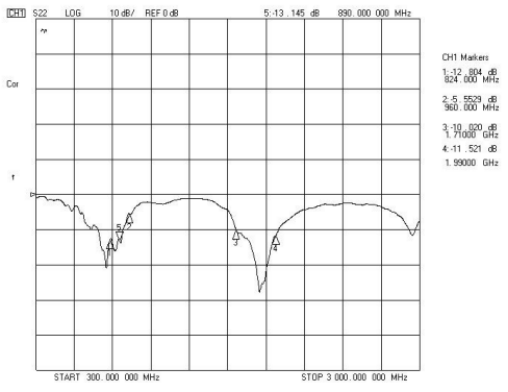

6.Return Loss
7.Smith Chart
